Bagaimana Memilih Ukuran Tabung Kuarsa yang Benar untuk Proyek Anda?

Memilih yang benar tabung kaca kuarsa ukuran memerlukan pencocokan empat parameter dengan aplikasi Anda: diameter luar (OD), ketebalan dinding, panjang, dan kualitas material. Lakukan keempatnya dengan benar dan Anda tungku tabung kuarsa , Lampu UV, sistem difusi semikonduktatau, atau pemanas inframerah akan bekerja dengan danal sesuai spesifikasi. Jika salah satu terlewatkan – khususnya ketebalan dinding pada sistem bertekanan atau vakum – maka tabung dapat retak, roboh, atau rusak secara termal. Pdanuan ini memberikan kerangka seleksi terstruktur untuk insinyur, manajer pengadaan, dan sumber teknisi laboratorium kuarsa menyatu or tabung silika menyatu produk untuk aplikasi industri dan ilmiah.

Proses seleksi mengikuti lima langkah: (1) menentukan lingkungan termal dan kimia, (2) menentukan OD dan lubang yang diperlukan, (3) menghitung ketebalan dinding minimum untuk tugas tekanan atau vakum, (4) memilih yang benar tabung kuarsa kelas (transparan, OH rendah, seperti susu, atau berwarna), dan (5) konfirmasikan ketersediaan dan waktu tunggu dengan Anda pemasok tabung kaca kuarsa . Setiap langkah dibahas secara rinci di bawah ini dengan data referensi dan contoh kerja.

Rangkaian Produk Tabung Kaca Kuarsa: Enam Bentuk Stdanar

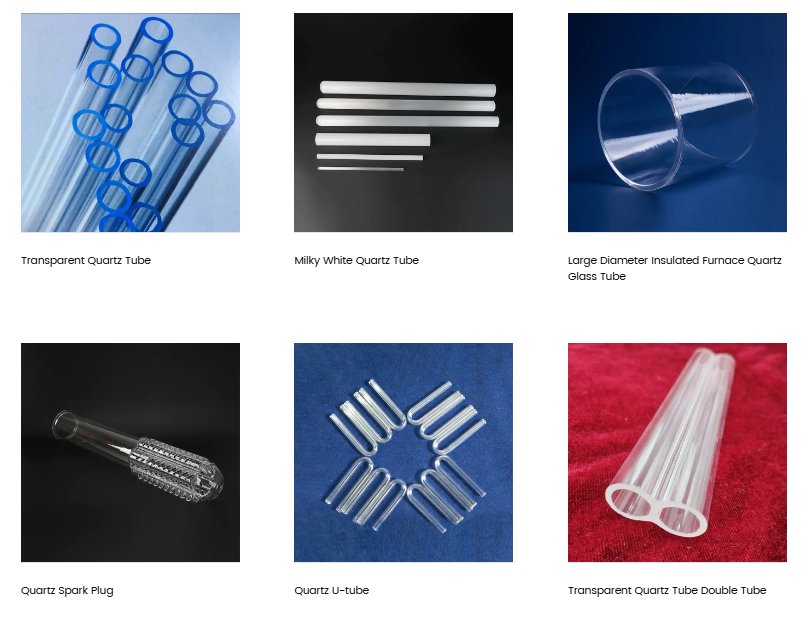

Gambar di bawah menunjukkan enam bentuk produk perwakilan dari Yancheng Mingyang tabung kaca kuarsa jangkauan. Setiap formulir memenuhi persyaratan aplikasi yang berbeda, mulai dari pipa transparan stdanar hingga geometri lubang gdana dan tabung U yang kompleks.

Dari rangkaian produk yang ditampilkan: Tabung Kuarsa Transparan (kiri atas, berujung biru) — stdanar jernih tabung silika menyatu dengan kdanungan SiO2 lebih besar dari 99,9% dan transmitansi optik di atas 93%, digunakan pada lampu UV, tungku semikonduktor, dan instrumen optik. Tabung Kuarsa Putih Susu (tengah atas) — tabung tembus cahaya (buram) yang dihasilkan oleh penggelembungan terkontrol selama fusi, dioptimalkan untuk aplikasi pemanasan inframerah yang memerlukan distribusi radiasi difus. Tabung Kaca Kuarsa Tungku Terisolasi Diameter Besar (kanan atas) — lubang lebar tabung kuarsa suhu tinggi untuk aplikasi tungku difusi dan reaktor CVD hingga layanan berkelanjutan hingga 1200°C. Busi Kuarsa (kiri bawah) — komponen kuarsa dengan mesin presisi yang menunjukkan kemampuan pemrosesan sekunder fasilitas Mingyang. Tabung U kuarsa (tengah bawah) — bengkok pipa kuarsa untuk penukar panas dan aplikasi sistem fluida resirkulasi. Tabung Kuarsa Transparan Double Tube (kanan bawah) — lubang ganda koaksial pipa kaca untuk aplikasi yang memerlukan dua saluran cairan atau gas independen dalam satu wadah, seperti rakitan lampu sterilisasi UV dan reaktor kimia khusus.

Langkah 1: Tentukan Lingkungan Termal dan Kimia

Sebelum menentukan dimensi apa pun, tentukan lingkungan pengoperasian. Kaca kuarsa memiliki kinerja yang berbeda dari kaca borosilikat ( borosilikat tinggi kaca melunak pada suhu sekitar 820°C; kuarsa menyatu melunak pada suhu 1665°C), jadi pertanyaan pertama adalah apakah aplikasi tersebut benar-benar memerlukan kuarsa atau apakah kaca borosilikat – yang digunakan dalam gelas ukur borosilikat tinggi, labu segitiga, dan corong berbentuk segitiga di laboratorium kimia – sudah cukup. Jika suhu pengoperasian melebihi 500°C, atau diperkirakan akan terjadi kejutan termal (siklus pemanasan/pendinginan yang cepat), kuarsa adalah pilihan yang tepat.

Kompatibilitas bahan kimia adalah faktor lingkungan kedua. Tabung kaca kuarsa tahan terhadap hampir semua asam (kecuali hidroklorik, sulfat, nitrat, hidrofluorik) dan sebagian besar pelarut organik, menjadikannya pilihan standar untuk pengiriman media korosif dalam jaringan pipa industri kimia. Dalam konteks medis dan laboratorium, biokompatibilitasnya membuatnya cocok untuk peralatan sterilisasi dan instrumen analisis. Aplikasi yang melibatkan asam fluorida atau asam fosfat panas memerlukan bahan alternatif seperti pipa berlapis PTFE.

Langkah 2: Tentukan Diameter Luar dan Lubang untuk Aplikasi Anda

Diameter luar (OD) digerakkan oleh fitting, flensa, atau lubang tungku yang harus dipasang di dalamnya. Lubang (diameter dalam, ID) digerakkan oleh laju aliran fluida atau gas, atau komponen yang harus melewati tabung (seperti elemen pemanas atau bentuk awal serat optik). Diagram batang horizontal di bawah ini menunjukkan rentang OD yang paling umum untuk setiap kategori aplikasi utama tabung kuarsa .

Bagan tersebut menunjukkan bahwa aplikasi tabung tungku semikonduktor memerlukan rentang OD terluas — dari 50mm hingga 200mm — didorong oleh kebutuhan untuk mengakomodasi kumpulan wafer silikon 150mm, 200mm, dan 300mm di dalam lubang tabung tungku. Ini adalah segmen terbesar dan paling menuntut tabung kuarsa suhu tinggi produk dan biasanya memerlukan tabung kaca kuarsa tungku berinsulasi berdiameter besar seperti yang ditunjukkan pada gambar produk di atas. Lampu kuman UV dan tabung pemanas inframerah halogen menempati ujung berdiameter sempit (masing-masing 8–25 mm dan 10–20 mm), dengan toleransi OD yang ketat dan transmisi UV yang sangat baik merupakan kriteria pemilihan utama daripada kapasitas beban struktural. Tabung pendukung preform laboratorium dan serat optik memiliki rentang sedang (4–30 mm) dan seringkali memerlukan toleransi dimensi yang paling ketat — biasanya toleransi OD ±0,1 mm untuk aplikasi optik presisi. Jaringan pipa reaktor kimia mencakup rentang praktis terluas dalam pengadaan sehari-hari, dari 15 mm hingga lebih dari 100 mm, bergantung pada laju aliran dan skala reaktor. Untuk tabung kuarsa khusus persyaratan di luar rentang standar, Yancheng Mingyang menawarkan gambar dan pemrosesan sesuai spesifikasi dengan kontrol dimensi yang dikonfirmasi.

Langkah 3: Hitung Ketebalan Dinding Minimum untuk Tugas Tekanan dan Vakum

Ketebalan dinding adalah dimensi yang paling kritis terhadap keselamatan tabung kuarsa seleksi. Ketebalan dinding yang kurang dari spesifikasi menyebabkan pecahnya tabung di bawah tekanan internal atau runtuh di bawah vakum eksternal. Rumus berikut (dari perpipaan pabrik kimia ASME B31.3, yang diadaptasi untuk bahan kaca) memberikan perkiraan pertama yang konservatif:

t_min = (P x OD) / (2 x S P)

Dimana P = tekanan pengukur internal (MPa), OD = diameter luar (mm), S = tegangan ijin untuk kuarsa leburan (kira-kira 7 MPa untuk beban berkelanjutan pada suhu kamar; turunkan sebesar 50% di atas 800°C). Faktor keamanan minimal 4x direkomendasikan untuk kuarsa karena mode kegagalannya yang getas.

• Contoh 1 (amplop lampu UV): OD = 20mm, tekanan internal kira-kira atmosfer (0 gauge). Dinding minimum: 1,0–1,5 mm adalah standar. Penggerak utamanya adalah ketahanan penanganan mekanis, bukan tekanan.
• Contoh 2 (reaktor kimia bertekanan, 0,3 MPa): OD = 50mm, P = 0,3 MPa, S = 7 MPa. t_min = (0,3 x 50) / (2 x 7 0,3) = 15/14,3 = 1,05 mm. Terapkan faktor keamanan 4x: dinding minimum = 4,2 mm. Tentukan dinding 5mm untuk ketersediaan standar.
• Contoh 3 (tungku difusi semikonduktor, vakum hingga 0,01 Pa): Tekanan keruntuhan mengatur. Untuk tabung OD 100mm, dinding minimum untuk layanan vakum biasanya 3–4mm sebagaimana diverifikasi oleh analisis elemen hingga. Konsultasikan dengan Anda pemasok tabung kaca kuarsa untuk konfirmasi ketebalan dinding dengan nilai vakum.

Untuk tungku tabung kuarsa penerapan pada tekanan atmosfer, ketebalan dinding terutama ditentukan oleh manajemen gradien termal: dinding yang lebih tipis menyeimbangkan suhu lebih cepat (tekanan termal lebih rendah) tetapi memiliki kekuatan mekanik yang lebih kecil. Untuk tabung tungku atmosfer standar, ketebalan dinding 2–3 mm adalah tipikal untuk OD 50–100 mm.

Langkah 4: Pilih Kelas Kuarsa yang Benar untuk Aplikasi Anda

Tidak semua tabung kaca kuarsa nilai dapat dipertukarkan. Tingkatan tersebut menentukan kandungan hidroksil (OH), spektrum transmisi, kepadatan gelembung, dan penyelesaian permukaan — yang masing-masing memengaruhi kinerja dalam aplikasi tertentu. Bagan radar di bawah ini membandingkan empat nilai utama dalam enam kriteria seleksi.

Bagan radar menyoroti trade-off antara tiga jenis tabung kuarsa yang paling umum dibeli. Kuarsa OH tinggi transparan (ditampilkan pada gambar produk sebagai tabung berujung biru) unggul dalam transmisi UV dan kejernihan optik — menjadikannya pilihan standar untuk tabung kuarsa UV aplikasi seperti lampu pembasmi kuman, kemasan LED UV, kuvet kuarsa leburan UV, dan Pelat Kuarsa UV komponen. Namun, kandungan hidroksilnya yang relatif tinggi (biasanya 150–300 ppm OH) membuatnya tidak cocok untuk lampu merkuri bertekanan tinggi atau sumber HID halida logam, di mana penyerapan OH pada 2,72 mikron menyebabkan lampu menjadi gelap sebelum waktunya. Tabung silika leburan dehidroksilasi rendah-OH dengan kandungan OH di bawah 10 ppm — dan di bawah 5 ppm yang dapat dicapai melalui dehidroksilasi vakum — mendapat skor tertinggi pada sumbu OH rendah dan merupakan pilihan tepat untuk selubung lampu HID, tabung lampu halogen, dan aplikasi pemanas tabung kuarsa inframerah jauh di mana tabung harus mentransmisikan radiasi IR secara efisien selama masa pakai penuhnya. Tabung kuarsa seperti susu (buram). mengorbankan transmisi UV dan cahaya tampak sepenuhnya sebagai imbalan atas emisi IR difus yang unggul, menjadikannya kelas pilihan untuk pemanas tabung kuarsa inframerah jauh inframerah dan rakitan pemanas kuarsa serat karbon yang memerlukan distribusi panas yang seragam di seluruh permukaan tabung. Nilai OH rendah dan susu mempertahankan ketahanan termal dan ketahanan kimia yang sangat baik seperti kuarsa transparan. Untuk aplikasi yang memerlukan konten SiO2 dikonfirmasi di atas 99,9% — seperti tabung CVD semikonduktor, wadah kuarsa aplikasi, atau kuarsa menyatu rods digunakan sebagai penyangga wadah kuarsa laboratorium — dokumentasi sertifikat analisis (CoA) harus diminta dari pemasok.

Langkah 5: Toleransi Panjang, Standar Dimensi, dan Spesifikasi Khusus

Tabung kaca kuarsa standar tersedia dalam panjang 1000mm, 1500mm, dan 2000mm. Panjang potongan dengan toleransi ±1mm adalah standar; toleransi yang lebih ketat (±0,5 mm atau lebih baik) tersedia untuk aplikasi optik dan semikonduktor presisi dengan waktu tunggu tambahan. Bagan garis di bawah ini menunjukkan bagaimana persyaratan toleransi dimensi mempengaruhi ketersediaan rentang OD praktis dari fasilitas produksi standar.

Bagan garis menunjukkan trade-off mendasar dalam pengadaan tabung kuarsa: seiring dengan semakin ketatnya persyaratan toleransi dimensi, diameter luar maksimum yang dapat dicapai menurun karena keterbatasan operasi penarikan dan penggilingan yang presisi. Pada kelas toleransi standar (±1mm), tersedia OD hingga 200mm — mencakup seluruh rangkaian tabung tungku semikonduktor dan aplikasi reaktor kimia besar. Pada toleransi tingkat optik (±0,2mm), OD maksimum praktis adalah sekitar 80mm, yang mencakup sebagian besar aplikasi tabung pendukung laboratorium dan serat optik. Pada toleransi tingkat semikonduktor (±0,1mm), OD maksimum adalah sekitar 50mm, yang mencerminkan operasi penggilingan dan pemolesan intensif yang diperlukan untuk mencapai tingkat presisi ini pada material yang rapuh. Untuk tabung kuarsa khusus persyaratan yang menggabungkan OD besar dengan toleransi yang ketat — misalnya, tabung OD 150 mm dengan toleransi ±0,2 mm untuk reaktor MOCVD khusus — waktu tunggu yang diperpanjang adalah 4–8 minggu dan harus diperhitungkan dalam perencanaan proyek. Yancheng Mingyang menawarkan konsultasi teknik mengenai spesifikasi dimensi untuk membantu pelanggan mengidentifikasi kelas toleransi minimum yang memenuhi persyaratan fungsional mereka, menghindari spesifikasi berlebihan yang memperpanjang waktu pengiriman dan meningkatkan biaya pengadaan.

Referensi Pemilihan Tabung Kuarsa Khusus Aplikasi

Tabel berikut menggabungkan kerangka pemilihan empat langkah menjadi panduan referensi cepat untuk aplikasi tabung kaca kuarsa yang paling umum. Ini mencakup keseluruhan produk dari standar tabung kaca kuarsa dengan kemurnian tinggi and batang kaca kuarsa komponen untuk pemanasan khusus dan produk optik.

Produk Kaca Kuarsa Di Luar Tabung: Jangkauan Produk yang Diperluas

Sementara tabung kaca kuarsa and pipa kaca produk merupakan inti dari rangkaian produk, Yancheng Mingyang memasok portofolio luas produk kuarsa dan kaca khusus yang melayani kebutuhan aplikasi pelengkap. Ini termasuk batang kaca kuarsas (batang kuarsa menyatu dan batang kristal kuarsa) untuk aplikasi optik dan struktural, lembaran kaca kuarsa and jendela kaca kuarsa panel untuk ruang vakum dan rakitan optik, Pelat Kuarsa UV and Pelat Kuarsa Bulat UV Berlubang untuk fotolitografi dan sistem pengawetan UV, dan Kuvet Kuarsa Menyatu UV dan format persegi panjang kuvet kuarsa untuk spektroskopi dan instrumen analitik.

Di segmen produk pemanas, perusahaan memproduksi pemanas halogen inframerah tabung, pemanas tabung kuarsa inframerah jauh majelis, dan pemanas kuarsa serat karbon and tabung pemanas inframerah serat karbon kuarsa produk untuk aplikasi pemanasan proses industri. Produk pemanas ini memanfaatkan kualitas tabung kuarsa seperti susu dan OH rendah untuk memaksimalkan efisiensi emisi inframerah. Untuk aplikasi laboratorium dan penelitian ilmiah, rangkaian produknya meliputi wadah kuarsa laboratorium and laboratorium wadah silika produk, wadah silika leburan buram untuk pertumbuhan kristal, dan wadah kuarsa bening varian untuk proses yang memerlukan pemantauan visual terhadap lelehan. Item khusus termasuk instrumen kaca kuarsa , borosilikat tinggi measuring cup , corong berbentuk segitiga , dan kimia labu segitiga peralatan gelas — menjembatani peralatan gelas laboratorium standar dan segmen kuarsa berkinerja tinggi.

Perusahaan juga memasok instrumen penyembuhan suara termasuk mangkuk bernyanyi kristal , Mangkuk Alkimia Kristal , Garpu Tala Kristal Kuarsa , Segitiga Bernyanyi Kristal , Harpa Kristal , dan Cawan Suci Bernyanyi Kristal produk — area aplikasi yang berkembang yang memanfaatkan sifat resonansi akustik dari kaca kuarsa leburan dengan kemurnian tinggi untuk penggunaan terapi dan alat musik.

Tentang Yancheng Mingyang Kuarsa Produk Co, Ltd.

Yancheng Mingyang Quartz Products Co., Ltd. adalah perusahaan yang mengkhususkan diri dalam produksi kuarsa dan produk kaca khusus. Ini adalah pabrik produksi Jinzhou Mingde Quartz Glass Co., Ltd. di Provinsi Jiangsu. Sejak didirikan, perusahaan telah berkembang pesat, memperkenalkan teknologi canggih dan peralatan produksi baik dari dalam negeri maupun internasional, dan terus meningkatkan kualitas produk. Mengandalkan keunggulan manufakturnya sendiri, perusahaan telah mengembangkan berbagai produk yang sesuai dengan pasar dan memenuhi kebutuhan pelanggan yang berbeda-beda, memecahkan banyak tantangan produksi yang mendesak bagi pelanggannya di seluruh dunia.

Produk perusahaan antara lain tabung kaca kuarsas , tabung kaca kuarsa lubang ganda, batang kaca kuarsa, lembaran kuarsa, jendela safir, jendela kaca kalsium fluorida, lapisan ultraviolet inframerah, panel jendela kaca aluminosilikat tahan tekanan tinggi, instrumen kaca kuarsa, instrumen kaca borosilikat tinggi, cawan lebur kuarsa, tabung berlapis emas kuarsa, pemanas kuarsa, tabung pemanas inframerah kuarsa, pemanas radiasi terarah inframerah jauh, lampu kuman ultraviolet, dan jenis produk kaca kuarsa khusus lainnya. Perusahaan adalah kebiasaan profesional Pemasok Tabung Kaca Kuarsa dan Pabrik Pipa Kaca, melayani pelanggan di industri semikonduktor, optik, bahan kimia, energi baru, medis, dan sumber cahaya listrik di seluruh Eropa, Amerika, Jepang, Korea Selatan, dan sekitarnya.
